Netzplantechnik: Vorgangsfolgen ermitteln (5th, 3/6)
Ermittlung und Berücksichtigung der externen Abhängigkeiten |
Ermittlung der externen Abhängigkeiten wie beispielsweise ein zeitlich terminierter Abfluss von Zahlungsmitteln.

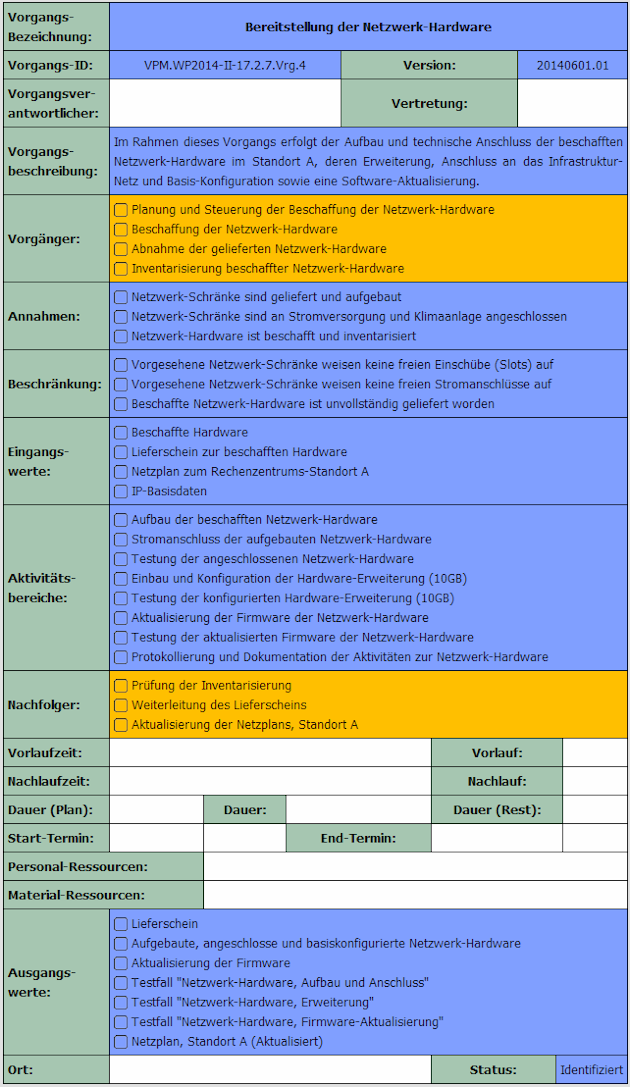

Abbildung: Erscheinungsbild der Vorgangs-Spezifikation (Stufe 4) [ViProMan, 10.2014]
3. Erstellung eines Netzplan-Diagramms des Projekt-Terminplans (1. Näherung)
Die Grundlage eines Vorgangsknoten-Netzplans ist die Darstellung des geplanten Projekt-Ablaufs mit Hilfe der Ablaufelemente Vorgang und Ereignis sowie deren sachlogische Verbindung durch entsprechende Anordnungsbeziehungen, die eine quantifizierbare Abhängigkeit zwischen den Elementen ermöglichen. Quantifizierbar bedeutet in diesem Zusammenhang, dass die gewählte Beziehung eine Zeitdifferenz zwischen den beiden Ablaufelementen beziffern kann. Aus dieser Vorgabe resultiert wiederum, dass eine Beziehung immer nur zwischen zwei Vorgängen oder Ereignissen aufgebaut werden kann und dass es somit keine Dreiecksbeziehungen geben darf. Ein Ablaufelement kann also mehrere Anordnungsbeziehungen aufweisen, aber jede einzelne dieser Beziehungen führt nur zu genau einem anderen Ablaufelement.
